超聲波明渠流量計，超聲波時差法明渠流量計

•

測量原理：在線式超聲波明渠流量計，運用超聲波時差法測量水流速。

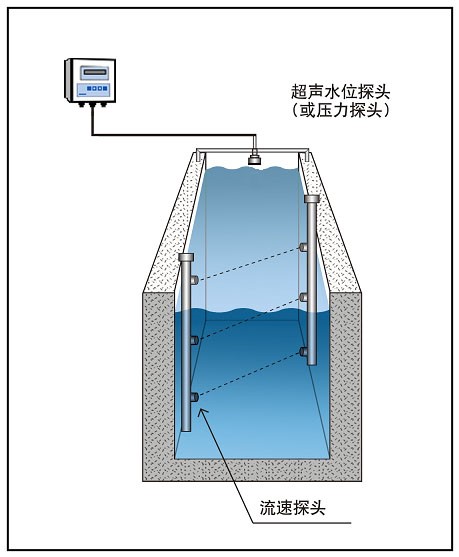

        在渠道2側安裝超聲波時差法流速儀傳感器，測量水中平均流速，在通過超聲波水位計測量水文，通過流量計積算儀進行水力模型率定計算明渠瞬時流量。

主要性能

主要性能特點如下：

*  德國ACAM專用時間數字轉換電路，分辨率20ps；

* 美國TI傳感器發射功率，穿透15mm碳鋼板；

* 美國專用低噪聲前置放大器，0.8nv/Hz；

* 專用500K超聲波換能器zui大測量聲程100米；

* 專用200K超聲波換能器zui大測量聲程200米；

* 適用各種河道、渠道對面45度角斷面流速流量測量；

* 換能器可以帶水安裝；

* 每個聲道***立的智能測量模塊確保多聲道測量的快速準確穩定；

* 主機配備多種接口可以接入各種RTU或者液位計等設備；

*測量梯型、矩形、圓管、涵洞、非規則斷面水流量。

* 隔離RS485串口和脈沖輸出；

* 抗工頻和變頻干擾；

* 可選配電源防雷和信號防雷；

適用范圍：

        城市給排水、江河水、海水及其他均質流體，可測量含有固體物質的污水，廣泛適用于管道、河道、渠道的流速和流量的測量。

功能：

        測量、顯示管道內和渠道內液體的流速和流量、狀態

組成：

        傳感器、變送器，安裝附件和電纜

主要性能指標：

超聲波流速傳感器：

* 測量原理：時差法連續測量

* 測量聲道：1聲道                                                                            * 適應能力：可測量含有固體物質的污水

* 測量精度：5.0%

* 流速范圍：0.01m/s---30m/s

* 測量渠道寬度：時差法0.5---15米

* 環境溫度：-20?70℃

* 工作溫度：-20?70℃

* 介質溫度：-20?80℃

* 防護等級：IP68

超聲波液位傳感器：

* 測量精度：1.0%

* 測量范圍：0.01m---10m

* 分辨率：  1.0mm

* 環境溫度：-20?70℃

* 工作溫度：-20?70℃

* 介質溫度：-20?80℃

* 防護等級：IP68

主機：

* 數據顯示：19264液晶屏顯示，鍵盤輸入

* 電源電壓：AC220V±20%或DC12?28V

* 整機功耗：<20W

* 顯示內容：流量、累積流量、流速、液位、信號等

* 輸出信號：4?20Ma、脈沖、RS232/485

* 環境溫度：-20?70℃

* 工作溫度：-20?70℃

* 相對濕度：10?90%

* 防護等級：IP65

* 安裝方式：壁掛式

* 主機與傳感器距離：《200米
