環保監測數采儀

•

目  錄

D一部分 產品重要信息及其安全注意事項

1.版權

  本用戶手冊包含的所有內容均受版權法保護，未經允許書面授權。任何組織和個人不得以任何形式或手段對整個用戶手冊和部分內容進行復制和轉載。

2.安全注意事項：

.在使用本產品前，請仔細閱讀“安全注意事項”，以確保正確和安全使用。并請妥善保管本手冊。

.操作時請注意警示標記，并按要求進行操作。

.避免陽光直接照射、雨淋或在濕度超過允許的范圍使用本產品，一般情況都安裝在監測房?jī)?nèi)。

.清潔時，請使用干燥的物品進行擦拭，對觸摸屏進行清潔時使用脫脂棉球或無塵布清沾酒精，輕輕擦拭表面，切勿將酒精滲入本產品。

.觸摸屏為玻璃制品，請勿擠壓，嚴禁使用圓珠筆，起子及其他銳利物品，以避免劃傷表面。

.為確保用戶安全，保證產品正常使用，開機前，請確認已正確接地。

.不要讓任何加熱裝置靠近電源線。

.禁止在設備通電的狀態下為設備進行接線操作、拆裝SIM卡操作。

第二部分 產品概述:

1.應用領域：

     可廣泛應用于環保、工業自動化、交通、醫療等多領域。本產品集數據采集、處理傳輸于一體，功能強大、設計新穎***特，廣泛適用于污染源監測、地表水監測、空氣質量監測、區域環境噪聲監測、大氣環境污染源、地表水體污染源、地下水體污染源、海洋環境污染源、土壤環境監測、放射性環境污染源等監測領域。

2.技術要求：

     6008-G系列數據采集傳輸儀依據目前環境監測的特點，結合各地在線監控工作的需求，專為環境在線監測監控系統研發的新一代環保自動監測儀表。技術指標符合《污染源在線自動監控（監測）數據采集傳輸儀技術要求（HJ 477-2009）》，其數據傳輸標準符合《污染源在線自動監控（監測）系統數據傳輸標準》（HJ/T212-2005），并取得國家認證。

3.設備結構：

   HT6008-G 是由數據采集單元、數據存儲單元、數據傳輸單元、電源單元、接線單元、顯示單元和殼體組成部分。本產品的對數據的采集、存儲、傳輸集中于主機7寸液晶屏內，電源線和天線在殼體內，現場安裝拿出接線即可。

4.功能特點：
   強勁運算動力采用ARM9內核。7.0″TFT觸摸顯示屏 800×480 WVGA

標配4G內存可存儲數2-3年，標配GPRS/Etherne組網方式滿足不同現場數據傳輸要求，本身含有400余種國內外在線監測設備通訊協議，能夠與現場監測儀器完成對接。同時支持4個中心數據同傳，另外我們可以可通過無線網絡對本產品內部程序進行遠程升級，免螺式彈簧端子設計，提供快裝方案 觸摸式液晶屏，提供查看、設置、調試、診斷等所有操作。

5.技術參數：
.CPU：ARM9  400MHZ
.存儲器：256M Nand 64M RAM
.存儲：4G SD卡
.USB：2.0
.串口：6個（RS232 5個，RS485 1個）
.模擬量輸入：8路差分4-20mA/0-20mA/0-5V
.開關量輸入：8路
.開關量輸出：8路
.傳輸標準：污染源在線自動監控（監測）系統數據傳輸標準（HJ212-2005）    工作環境：濕度 20%-90%  溫度：-10-60℃  精度：≤0.2% 電磁兼容：IEC三級 功耗≤10W

6.工作原理：
  通過數字通道、模擬通道、開關量通道采集監測儀表的監測數據、狀態等信息，然后通過GPRS或以太網等傳輸網絡將數據、狀態傳輸至上位機；上位機通過傳輸網絡發送控制命令，數據采集傳輸儀根據命令控制檢測儀表工作。

第三部分 設備安裝

1.安裝前的準備

.請確認設備以及所需連接的儀表的電源均是斷開的。

.請確認模擬信號4-20mA/0-20mA/0-5V的正負極性。

.請確認串口信號的地線，接收，發送信號線。

.請確認設備與所需連接的儀表的***大通信距離：RS-232小于10米，RS-485小于1000米，4-20mA/0-20mA/0-5V電流信號小于1000米（使用屏蔽線纜）。

.所有有的線纜需穿過設備底部的防水頭方可接入，確保達到***佳防護效果。

2.接線圖及其接線說明詳細見彩頁3

第四部分 配置

1.配置前的準備

請確認設備以及所需連接的儀表均已連接良好并通電。

開啟設備后點擊左側菜單中的“配置”選項。

配置時的密碼為：123456

2.網絡配置

通訊方式：無線、有線兩種方式可選。

中心地址：科配置四組數據上傳地址。

本機以太網：當通訊方式為“有線”時用于設置本機IP網絡屬性，當通訊為“無線”時可忽略很部分。

3.上位機設置

本部分在人機界面上有三頁，點擊底部左右箭頭可進行翻頁。

第三頁為數據傳輸格式選擇，有全國標準格式（HJ212-2005)以及地方格式可供選擇，配置時請根據本地環保監控聯網的要求酌情選擇。

注意：

   .系統編碼：指設備所應用的監測場合，此處配置一經改動將會使原先所設置的上位機參數、MN參數、下位機參數全部清空。

   .無特殊清空要求時請保持本部分的出廠默認值。

4.MN設置

點擊右上方的的綠色圓區+號，新增MN

刪除MN時，請點擊MN列表中該MN所在的行紅色-號進行刪除。

編輯時，請點擊MN列表中該MN所在的行的鉛筆圖像進行編輯。

注意：

   .MN為污染源自動在線監控系統中，對某一個排放口失落設定的全國單一編號

   .如果一臺數據采集傳輸儀在特定場合下需要同時監控多個排放口數據，則需要在數據采集傳輸儀中為每一個排放口分別設置其各自的MN號。

   .MN號的獲取方式統一由當?shù)丨h(huán)保部門的系統集成商提供，不得擅自填寫。

    .MN一旦刪除則會使其所關聯的下位機信息一并刪除。

    .MN號國家標準規范編寫要求：前7位是設備制造商組織機構代碼的后7位，后7為是系統集成商自行確定的此類設備的單一編碼。我公司組織機構代碼的后7位為8173355，MN編號則為8173355×××××××.

    .若當?shù)鼗ㄟ厵C(jī)構有特殊編制要求的則以當?shù)貦C(jī)構編寫規范為準。

5.下位機設置

下位機按設備通訊類型分為：數字（RS-232/RS-485),模擬（4-20mA/0-20mA/0-5V），開關。

通過點擊通道列表中具體某一通道的增加，刪除，修改按鍵進行對該交通島的增加、刪除、修改操作。

6.數字量通道配置

在界面左上角MN號處可點擊左右箭頭來切換該通道與哪個號（即哪個排放口）進行關聯。

下位機選擇按了類型分為：流量、COD、氨氮、PH、其它。

在下位機列表中通過點擊某行的第二列（“選擇”列）進行選中操作，當該設備被選中時將顯示：對號綠色圈

除流量外其余因子均需要設定排放標準（即超標上限），PH設定排放標準時需要同時設定上限與下限。

如果該下位機設備屬于總線類型設備時，需要設定地址號。

6.模擬通道配置

量程配置的數值為該下位機設備當前所設定的量程范圍值。

當配置完量程時，可通過下方“動態數據”來觀察該模擬通道的實時電流/電壓信號以及所對應的實時數值。

本設備在出廠時已為每個模擬通道做過校零、校滿設置，如在現場安裝時發現本設備數值與下位機顯示數值有較大出入時可通過再次進行校零、校滿操作，為本設備進行二次校準。

校零時需要下位機設備輸出0值，校滿時需要下位機滿量程輸出。

7.開關通道配置

設備名稱輸入時以英文或數字的組合進行輸入。

閥值：為開關的臨界電壓值。

開機電平：當下位機設備輸出低電平代表開啟時，則此處應配置成“低電平”；當下位機設備輸出高電平代表開啟時，則此處應配置成“高電平”。

可通過右下方“動態數據”來觀察該開關通道的實時電壓信號以及所對應的實時開關狀態。

第五部分 調試

1.調試說明

.點擊左側菜單中的“功能”-選中顯示區域上方二級菜單中的“調試”

.調試時的密碼為：123456

  注意：

    進入調試后，系統將停止正常數據采集、計算、存儲以及傳輸任務。調試模式下若十分鐘內未進行任何操作，系統將自動返回正常工作模式。

2.信號強度

本處將以1秒的刷新頻率來顯示當前的無線網絡信息。

當“信號強度”的數值大于15時才可保證正常通訊，且數值越大越好。

將GSM天線放于不同位置同時觀察“信號強度”來選擇***佳放置位置。

   注意：

     無線網絡屬于非穩定性網絡，干擾因素多，在無線網絡信號覆蓋較弱的地區需要做本項調試工作。

3.模擬量輸入

.本處將以1秒的刷新頻率來顯示當前所有模擬量輸入通道的實時信息。

.可為每個通道進行量程的重新設定以及校零校滿操作。

4.數字量輸入

.此處用于診斷數字量通道數據的收發情況，測試與下位機通訊是否存在異常。

.左側進行通道號選擇。

.顯示區域中“設備名稱”為空時表示該通道未配置任何下位機設備。

波特率、校驗、數據位、停止位，通過左右箭頭來設定串口屬性。

.“輸入”區域：若該通道已配置相關下位機，則此處將自動填寫上該下位機設備的數據查詢請求內容，直接點擊“發送”即可。

.“接收”區域：顯示設備串口所接收到的數據。

5.開關量輸出

 此處可對4路開關量輸出通道進行開、關手動操作。

   注意：

在進行開關量輸出調試時系統將自動切換到手動控制模式，程序?qū)⒉黄鹑魏伪Ｗo(hù)作用。如果***是測試本設備開關量輸出功能是否完好，建議將開關量輸出端懸空，通過本設備繼電器動作時有無聲響啦判斷其是否完好。如特殊情況需掛載下位控制設備，請務必確認控制端設備是否處于正常狀態，以及其開關邏輯。對于在手動控制模式下所產生的任何誤操作，本公司將不負任何責任。

6.開關量輸入

本處將以1貓的刷新頻率來顯示當前所以開關量輸入通達搜的實時信息。

可為每個通道進行閥值得重新設定。

第六部分 程序升級

將程序文件拷貝至USB存儲設備中。

將USB設備連接至本設備的USB口。

點擊“確定”按鈕，系統將檢測程序的合法性，若合法便可自動更新。

本設備提供遠程程序升級解決方案，如有此需求請致電我公司并上報設備的SN編號即可。

   注意

請通過我公司所認可的合法渠道獲取程序文件，若由于拷貝非法程序而導致的程序崩潰，我公司將不負任何法律責任。

第七部分 數據導出

  1.準備一個剩余空間大于4G的USB存儲設備。

  2.將USB設備連接至本設備的USB口。

  3.點擊“確定”按鈕，系統將檢測USB設備的合法性，若合法便可自導出。

第八部分 系統還原

  1.還原為上一次有效設置：系統將還原上次升級文件，即取消***后一次的升級操作。

  2.還原到出廠狀態：設備中的程序文件、配置文件將全部還原為出廠默認狀態。

  3.注意：

  此處操作有二次確認防誤操作功能，但一經確認成功，系統的配置、數據將全部丟失，操作時請務必謹慎！

第九部分 日常使用

1.實時數據查看

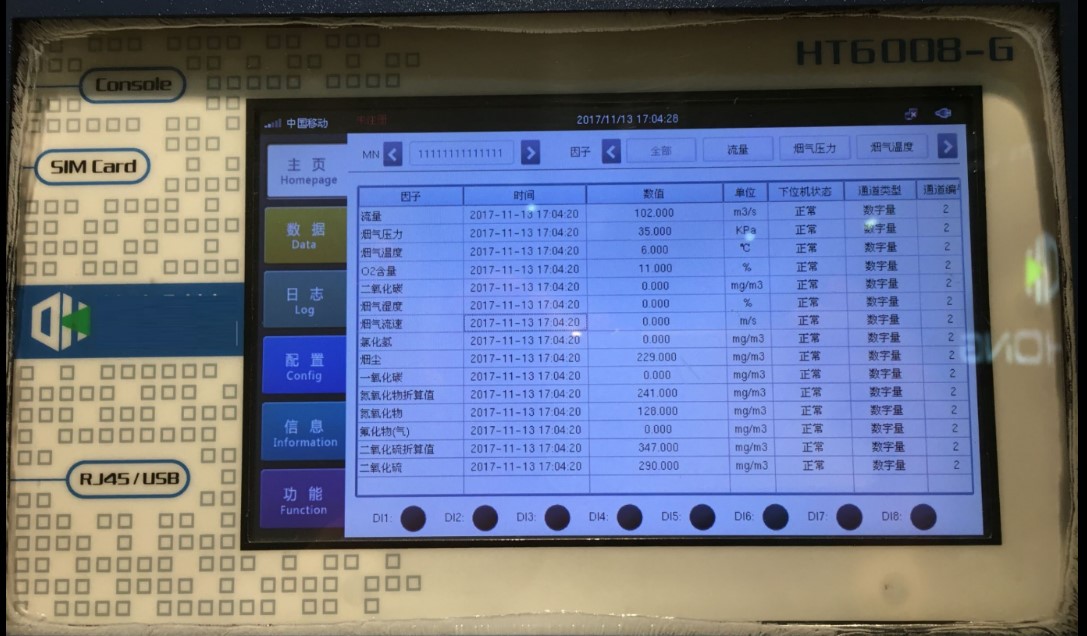

.點擊系統左側“主頁”菜單即可查看所有實時數據信息。

.默認顯示所有因子的數據列表，下方8個圓點代表8路開關量輸入信息，綠色表示“開”，紅色表示“關”，灰色表示“未啟用”。

.左上方可切換顯示不同MN下的是實時數據信息。右上方可點擊具體某因子查看實時曲線以及通道屬性信息。

2.歷史數據查看

.點擊系統左側“數據”菜單即可查看所有的歷史數據信息。

.進入后可選擇MN、因子、數據類型、查詢時間等參數進行查看。

.歷史數據類型：原始數據、分鐘數據、小時數據、日數據。

3.日志查看

.點擊系統左側“日志”菜單即可查看所有日志信息。

.系統日志：記錄設備運行時的相關系統信息。

.反控日志：記錄上位機對本設備的原始操作指令。

第十部分 故障診斷

1.觸摸屏不準

    用一根導線（3m以上）將RS-232輸入中第6好通道的TXD與RXD短接，重新開機。正常啟動完畢后，將短路線拿下再次重啟，之后會出現觸摸屏校準界面，按屏幕提示操作即可完成校準工作。

2.無數據上傳

  .確認數據中心端網絡是否正常。

  .無線方式組網時請檢查SIM卡是否欠費。

  .有線方式組網時請檢查中間網絡設備（路由器、防火墻、交換機）是否正常。

  .進入本設備的調試頁面，檢查無線信號強度是否正常。

無法采集儀表數據

  .檢查本設備TXD、RXD接線與儀表端是否反接。

  .檢查數字通道配置的通訊協議是否關聯有誤。

  .進入數字量調試負面檢查串口屬性是否正確，發送數據查詢命令是否有返回報文。

3.注意：

   若設備出現上述之外的故障現象，請及時與本公司聯系，我們可為您提供及時的遠程技術。在未經我公司許可及授權擅自拆卸和維修都將歸為限保范圍。

第十一部分 設備清單
